Yang paling penting node dalam setiap listrik receiver adalah unit elektronik. Ini adalah pulse converter yang meningkatkan tegangan dari 12 V (atau 24 V) ke 300...800 V (dan di beberapa perangkat bahkan lebih) dan menghasilkan pulsa pendek dengan frekuensi 8 Hz hingga 100 Hz pada output.

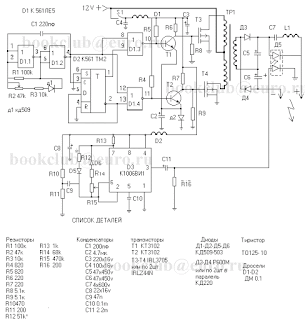

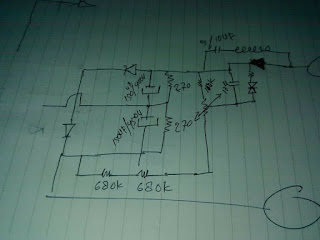

Menurut metode untuk memperoleh output pulse, semua sirkuit listrik dapat dibagi menjadi dua jenis. Yang pertama adalah pulse converter, yang segera menghasilkan pulsa output ketika power dihidupkan (yang disebut single-stroke, mundur-pass konverter, Ara. 2.4, a). Jenis kedua adalah konverter yang beroperasi pada penyimpanan kapasitor, di mana frekuensi debit kapasitor dikendalikan dengan tambahan auto-generator (Gbr. 2.4 b).

Seperti dapat dilihat dari diagram fungsional, pilihan pertama adalah sederhana, tetapi dalam kasus ini, baterai harus digunakan dengan cara yang dapat memberikan off signifikan saat ini untuk waktu yang singkat. Jadi, misalnya, untuk nilai rata-rata tegangan output U U =300 V dan tahan air antara elektroda I = 20 ohm, arus di pulsa akan 1i-15 A. Menurut undang-undang konservasi energi (power), saat ini dihitung kembali ke gulungan primer dari transformator pulsa melalui transformasi koefisien n = = 25 sebagai berikut: 1bx — 1i ? n = 15 • 25 = 375 A.

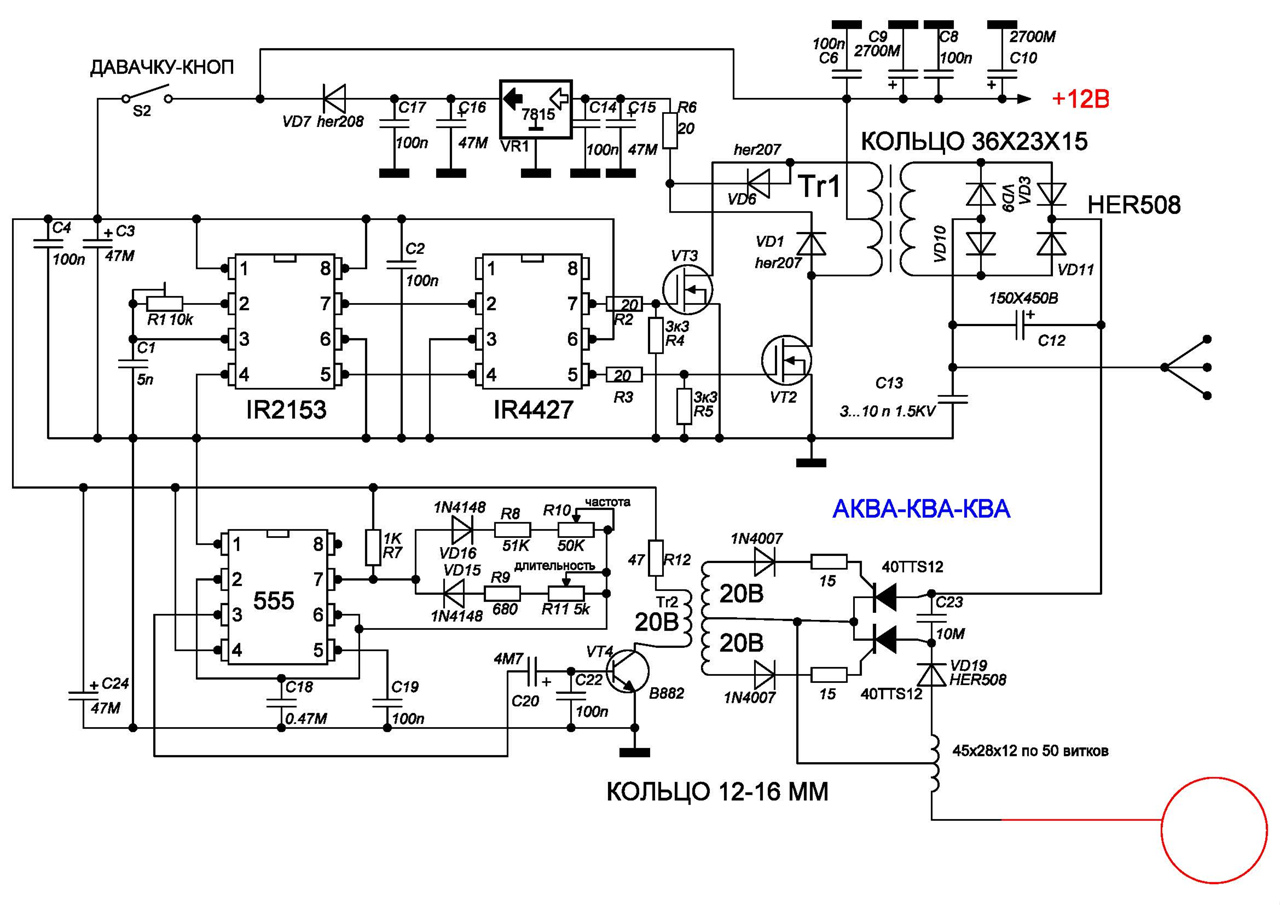

Versi kedua dari sirkuit biasanya berisi push-pull output yang tahap dan memungkinkan anda untuk mendapatkan lebih banyak daya pada beban dengan persyaratan yang lebih ketat untuk sumber listrik karena fakta bahwa saat ini dari sumber diambil untuk waktu yang lama dan energi yang terakumulasi di sirkuit sekunder pada kapasitor, setelah mereka dibuang melalui air. Energi yang dilepaskan ke dalam air tergantung pada tegangan yang kapasitor terisi, serta tahan air.

Tersedia cadangan daya memungkinkan anda untuk meningkatkan jangkauan listrik rod dengan meningkatkan jarak antara anoda dan katoda (yaitu, bersih dan counterweight).

Di semua perangkat industri, tegangan output ini biasanya discretely diatur (dalam langkah-langkah dari 50 atau 100 V). Penyesuaian ini diperlukan untuk mendapatkan hasil optimal saat di dalam air. Nilainya tergantung pada jarak antara elektroda dan spesifik konduktivitas air (d). Parameter "tertentu konduktivitas air" diukur dalam suatu reservoir pada jarak 1 m. (SI unit pengukuran: Siemens / meter (Cm / m).) Nilai ini, atau lebih tepatnya, diperbolehkan berbagai nilai-nilai, biasanya ditunjukkan dalam data paspor untuk listrik pancing dan mencirikan kemungkinan penggunaan yang efektif dalam suatu reservoir.

Dalam berbagai publikasi, hal ini cukup umum untuk menunjukkan nilai-nilai dari konduktivitas spesifik unit dalam dimensi yang berbeda, misalnya, millisimens per meter (mSm/m) atau microsimens per sentimeter (msm/cm), yang sesuai dengan:

1 (Cm/m) = 1000 (ms/m) = 10000 (MS/cm), sejak 1 (ms/m) = 10 (MS/cm).

Biasanya, spesifik konduktivitas air di waduk air tawar adalah di kisaran 5 ... 100 mSim/m, tapi itu bisa lebih tinggi, mencapai hingga 2000 mSim/m di desalinated zona laut teluk dan muara. Selain itu, bervariasi tergantung pada suhu: y meningkat sebesar 2% pada saat peningkatan suhu sebesar 1°C.

Sejak tertentu konduktivitas adalah kebalikan dari resistansi spesifik:

y=1/p

resistivitas p (Ohm/m) kadang-kadang digunakan dalam perhitungan.

Dalam desain, jarak antara elektroda selalu lebih dari satu meter, dan karena fakta bahwa daerah elektroda dibuat berbeda (katoda selalu lebih luas), yang disederhanakan beban setara skema dapat digambarkan sebagai hubungan paralel dari sejumlah besar titik resistor (Gambar 2.5), dan kami lebih tertarik pada hambatan R (atau konduktivitas — G) massa air yang tahan air antara elektroda yang paling sering berkisar dari 2 sampai 200 ohm. Hubungan antara arus dan tegangan dalam rangkaian dalam hal ini, sesuai dengan hukum Ohm, dapat dinyatakan sebagai berikut::

I=UXG=U/R

Daya yang diperlukan untuk pemanas listrik ketika menggunakan arus searah dapat dihitung dengan menggunakan salah satu dari tiga rumus: P=UXI= U2/R = U2XG.

Sederhana perhitungan menunjukkan bahwa, misalnya, dengan nilai rata-rata dari total air perlawanan antara elektroda dari 20 ohm dan tegangan lebih dari 300 V, daya yang dikonsumsi dari sumber akan menjadi P = 4500 Watt. Baterai tidak akan bertahan lama di sini. Selain itu, kita belum memperhitungkan kerugian dalam converter unit elektronik itu sendiri, yang dalam kasus terbaik akan berjumlah minimal 10 ... 15% dari output daya.

Bila menggunakan modus berdenyut operasi listrik batang, konsumsi daya dari sumber tergantung pada bentuk dan frekuensi pulsa. Bentuk output pulsa dapat terlihat seperti salah satu dari orang-orang yang ditunjukkan pada Gambar 2.6 (meskipun ada yang lain, untuk contoh, Smith-Root Inc. mengiklankan listrik rod dengan 256 pilihan sinyal output). Unit elektronik dengan programmable gelombang juga digunakan di luar negeri. Mereka memberikan sintesis dari bentuk apapun, yang memungkinkan anda untuk memilih salah satu yang paling aman untuk suatu spesies ikan.

Menggunakan parameter otomatis mengubah modus untuk pulsa per siklus operasi perangkat akan memungkinkan anda untuk mencapai hasil yang sama dengan sempit output pulsa dengan lebar orang-orang, sementara yang menggunakan sumber energi listrik yang lebih ekonomis dan efisien. Gambar 2.7 menjelaskan bagaimana ini bekerja lebih dari 10 menit interval kedua.Ketika unit elektronik dihidupkan, lebih banyak kekuatan diperlukan untuk menarik ikan dari jarak 3 m dari ketika mereka sudah berada di dekatnya. Tapi, lebih dekat ikan sampai ke anoda, semakin besar kepadatan arus menjadi, yang dapat mengganggu

Dengan mengendalikan bentuk output pulsa, anda dapat mengurangi ketimpangan medan listrik sebagai ikan pendekatan anoda. Untuk melakukan hal ini, pada saat awal, lebih lebar pulsa yang terbentuk dan secara otomatis secara bertahap menurun (seperti yang ditunjukkan dalam grafik), atau frekuensi mereka secara bertahap meningkat dengan konstan durasi (b) — dalam kedua kasus, efeknya akan sama. Hal ini akan mengurangi zona bahaya untuk ikan di dekat anoda (jika itu telah berenang untuk itu), yang terutama penting ketika penangkapan spesimen untuk tujuan ilmiah, ketika setelah melakukan studi yang diperlukan dan pengukuran, ikan dirilis.

Dalam skema sederhana, dua bentuk yang paling sering digunakan: persegi panjang dan eksponensial pulsa. Eksponensial bentuk ini diperoleh dengan pemakaian output kapasitor. Dalam kasus ini, kerugian dari sinyal ketergantungan lebar pulsa pada resistansi beban. Dan jika ketahanan terhadap air yang lebih rendah, lebar mereka dapat menurunkan begitu banyak bahwa impuls ini tidak akan lagi efektif mempengaruhi ikan.

Untuk biasa square-gelombang pulsa (Gambar 2.6 (a)), daya rata-rata dapat dihitung dengan mengambil mereka mengisi faktor ke rekening:

D=tu/T

mana tu durasi pulsa dan T adalah periode. Kadang-kadang nilai D ini ditunjukkan sebagai persentase, yang hasilnya dikalikan dengan 100%.

Karena energi yang dikonsumsi (W = P-f) adalah rata-rata daya yang dikonsumsi per satuan waktu (detik), kekuasaan di pulsa (Pi — Uu ? 1i) berhubungan dengan daya rata-rata oleh hubungan berikut: P — Ri ? D (tegangan DC memiliki isi faktor D= 1).

Jadi, dengan output tegangan lebih dari 300 V untuk durasi pulsa 1.5 ms pada frekuensi 10 dan 50 Hz, konsumsi daya rata-rata akan berada di antara 70.5 dan 337.5 Watt, masing-masing. Oleh karena itu, dalam rangka untuk mengurangi kesenjangan ini, pulse width biasanya meningkat dengan penurunan frekuensi, misalnya, hal ini dilakukan dalam industri perangkat "Ellor-02".

Saya berpikir bahwa banyak orang memiliki pertanyaan: apa yang paling efektif pulsa formulir untuk electrofishing? Banyak penelitian telah dilakukan di daerah ini, hasil yang berbeda dari satu penulis ke yang lain. Misalnya, di [10, p. 46], seperti rangkaian bentuk pulsa yang diberikan, terletak sebagai efektivitas mereka efek pada ikan menurun:

a) eksponensial;

b) semi-sinusoidal tunggal-fase pembetulan (50 ... 60 Hz);

c) diperbaiki tunggal-fase arus bolak-balik (tidak dihaluskan);

d) pulsa persegi panjang dengan durasi lebih dari 1 ms pada frekuensi kurang dari 200 Hz;

e) perempat sinusoidal pulsa dengan durasi 5 ms pada frekuensi 50 Hz;

f) sama pulsa, tapi pada frekuensi 100 Hz;

g) pulsa persegi panjang dengan durasi lebih dari 50 ms pada frekuensi kurang dari 10 Hz;

h) pulsa persegi panjang dengan durasi lebih dari 0,25 ms pada frekuensi lebih dari 400 Hz.

Menurut data yang diberikan dalam [11], pulsa bentuk yang berbeda disusun sesuai dengan derajat manifestasi dari reaksi di anoda ikan dalam urutan ini (dari yang terbaik hingga terburuk), meskipun frekuensi karakteristik yang tidak diperhitungkan:
