JENIS DIODE

Dioda adalah perangkat dua terminal, yang memiliki dua elektroda aktif, yang memungkinkan perpindahan arus hanya dalam satu arah.

Dioda dikenal karena sifat arus searahnya, dimana arus listrik dibiarkan mengalir dalam satu arah. Pada dasarnya, dioda digunakan untuk tujuan memperbaiki bentuk gelombang, dan dapat digunakan di dalam catu daya atau di dalam detektor radio. Mereka juga dapat digunakan di sirkuit di mana 'satu arah' efek dioda diperlukan. Sebagian besar dioda terbuat dari semikonduktor seperti silikon; Namun, germanium juga kadang-kadang digunakan. Dioda mentransmisikan arus listrik ke satu arah, bagaimanapun, cara penggunaannya dapat bervariasi. Beberapa jenis dioda tersedia untuk digunakan dalam desain elektronik.Beberapa jenis yang berbeda adalah:

Light Emitting Diode (LED):   Ini adalah salah satu jenis dioda yang paling populer dan ketika dioda ini memungkinkan pengalihan arus listrik antara elektroda, cahaya dihasilkan. Pada sebagian besar dioda, cahaya (inframerah) tidak dapat dilihat karena berada pada frekuensi yang tidak memungkinkan visibilitas.Bila dioda dinyalakan atau maju bias, elektron bergabung kembali dengan lubang dan melepaskan energi dalam bentuk cahaya ( electroencephalogram ). Warna cahaya tergantung pada celah energi dari semikonduktor.

Avalanche Diode:   Jenis dioda ini beroperasi dalam bias terbalik, dan menggunakan efek longsor untuk operasinya. Kerusakan longsoran salju terjadi di seluruh persimpangan PN, saat jatuh tegangan konstan dan tidak tergantung arus. Umumnya, dioda avalanche digunakan untuk deteksi foto, dimana tingkat sensitivitas yang tinggi dapat diperoleh dengan proses longsor.

Dioda Laser : Jenis dioda ini berbeda dengan tipe LED, karena menghasilkan cahaya koheren. Dioda ini menemukan aplikasinya dalam drive DVD dan CD, laser pointer, dll Laser dioda lebih mahal daripada LED. Namun, harganya lebih murah daripada bentuk generator laser lainnya. Selain itu, dioda laser ini memiliki keterbatasan hidup.

Dioda Schottky : Dioda ini menampilkan penurunan tegangan maju lebih rendah dibandingkan dengan dioda persimpangan silikon silikon biasa. Penurunan voltase bisa berada di antara 0,15 dan 0,4 volt pada arus rendah, dibandingkan dengan 0,6 volt untuk dioda silikon. Untuk mencapai kinerja ini, dioda ini dibuat berbeda dari dioda normal, dengan logam untuk kontak semikonduktor. Dioda Schottky digunakan dalam aplikasi RF, aplikasi rectifier dan clamping dioda.

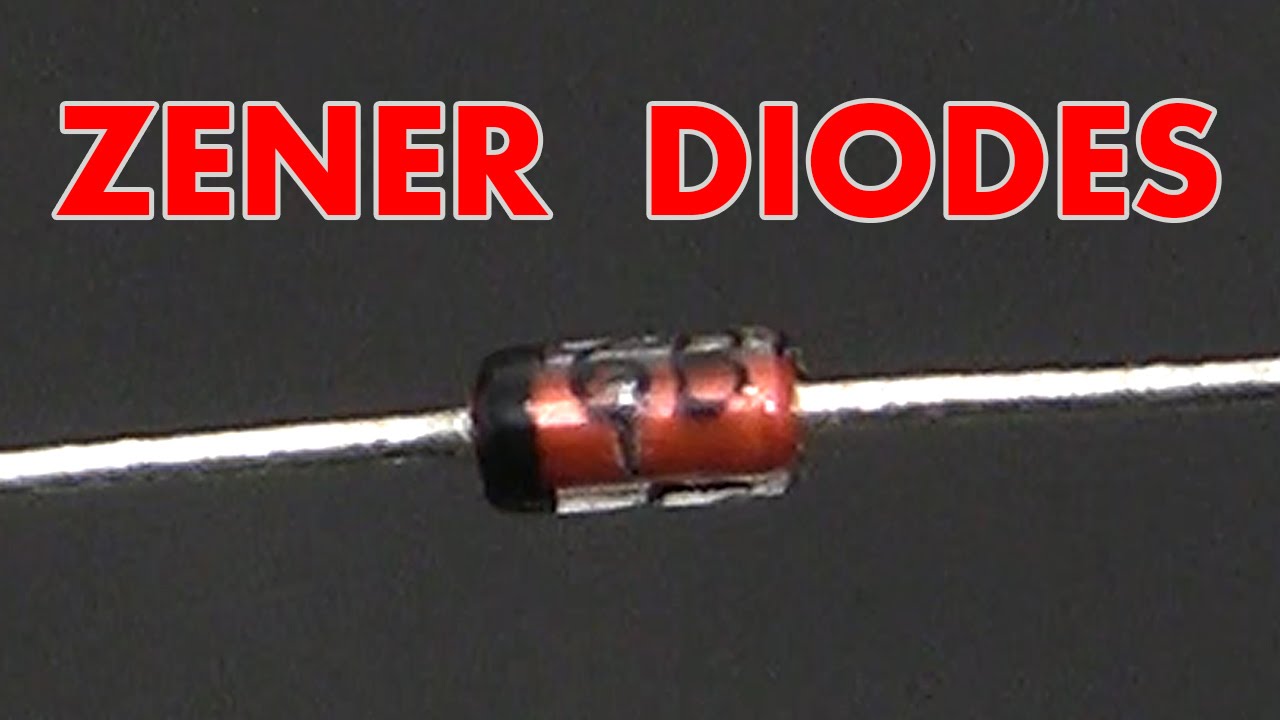

Dioda Zener:   Jenis dioda ini memberikan tegangan referensi yang stabil, sehingga merupakan jenis yang sangat berguna dan digunakan dalam jumlah banyak. Dioda berjalan dalam bias balik, dan rusak pada saat kedatangan voltase tertentu. Tegangan stabil dihasilkan, jika arus melalui resistor terbatas. Pada pasokan listrik, dioda ini banyak digunakan untuk memberikan tegangan referensi.

Photodiode : Photodiodes digunakan untuk mendeteksi cahaya dan fitur wide, transparent junction.Umumnya, dioda ini beroperasi dalam bias terbalik, dimana arus dalam jumlah kecil, yang dihasilkan dari cahaya, dapat dideteksi dengan mudah. Photodiodes juga bisa digunakan untuk menghasilkan listrik, digunakan sebagai sel surya dan bahkan di fotometri.

Varicap Diode atau Varactor Diode : Jenis dioda ini menampilkan bias terbalik yang ditempatkan di atasnya, yang bervariasi lebar lapisan penipisan sesuai tegangan yang ditempatkan di dioda. Dioda ini bertindak sebagai kapasitor dan pelat kapasitor dibentuk oleh luas daerah konduksi dan daerah penipisan sebagai dielektrik isolasi. Dengan mengubah bias pada dioda, lebar daerah penipisan berubah, sehingga mengubah kapasitansi.

Rectifier Diode : Dioda ini digunakan untuk memperbaiki masukan daya bergantian pada catu daya.Mereka dapat memperbaiki level saat ini yang berkisar dari amp ke atas. Jika tetesan tegangan rendah dibutuhkan, maka dioda Schottky dapat digunakan, namun umumnya dioda ini adalah dioda persimpangan PN.

Sinyal kecil atau Dioda arus kecil   - Dioda ini mengasumsikan bahwa titik operasi tidak terpengaruh karena sinyalnya kecil

Sinyal dioda besar   - Titik operasi dioda ini terpengaruh karena sinyalnya besar.

Dioda penekan tegangan transien   - Dioda ini digunakan untuk melindungi elektronika yang sensitif terhadap lonjakan voltase.

Dioda doping emas - Dioda ini menggunakan emas sebagai dopan dan dapat beroperasi pada frekuensi sinyal meskipun kenaikan tegangan maju meningkat.

·   Dioda penghalang super - Ini juga disebut sebagai dioda penyearah. Dioda ini memiliki sifat arus bocor terbalik rendah seperti pada dioda junction pn normal dan penurunan tegangan rendah ke depan seperti pada dioda Schottky dengan kemampuan penanganan lonjakan.

·   Titik dioda kontak   - Pembangunan dioda ini lebih sederhana dan digunakan dalam aplikasi analog dan sebagai detektor pada penerima radio. Dioda ini dibangun dari semikonduktor n-tipe dan beberapa logam konduktor ditempatkan bersentuhan dengan semikonduktor. Beberapa logam bergerak dari arah semikonduktor untuk membentuk daerah kecil semikonduktor tipe-p dekat kontak.

·   Dioda Peltier - Dioda ini digunakan sebagai mesin panas dan sensor untuk pendinginan termoelektrik.

· Gunn diode   - Dioda ini terbuat dari bahan seperti GaAs atau InP yang menunjukkan daerah resistansi diferensial negatif.

· Dioda kristal   - Ini adalah jenis titik kontak dioda yang juga disebut sebagai kumis Kucing. Dioda ini terdiri dari kawat logam tipis yang tertekan yang menempel pada kristal semikonduktor. Kawat logam adalah anoda dan kristal semikonduktor adalah katoda. Dioda ini sudah usang.

· Dioda longsor - Dioda ini melakukan kondisi bias balik dimana tegangan bias balik yang diterapkan di persimpangan pn menciptakan gelombang ionisasi yang mengarah ke aliran arus besar. Dioda ini dirancang untuk mengatasi tegangan balik spesifik untuk menghindari kerusakan.

· Silicon controlled rectifier -   Sesuai namanya dioda ini bisa dikontrol atau dipicu kondisi ON akibat aplikasi tegangan kecil. Mereka termasuk dalam famili Tyristor dan digunakan di berbagai bidang kontrol motor DC, regulasi bidang genset, kontrol sistem pencahayaan dan drive frekuensi variabel. Ini adalah tiga perangkat terminal dengan anoda, katoda dan gerbang atau gerbang yang dikendalikan ketiga.

 Dioda vakum - Dioda ini adalah dua tabung vakum elektroda yang dapat mentolerir tegangan invers tinggi.

JENIS DIODE Dioda digunakan secara luas di industri elektronika, langsung dari desain elektronik hingga produksinya, untuk diperbaiki. Selain jenis dioda yang disebutkan di atas, dioda lainnya adalah dioda PIN, dioda kontak titik, dioda sinyal, dioda pemulihan langkah, dioda terowongan dan dioda doping emas. Jenis dioda untuk mentransfer arus listrik tergantung pada jenis dan jumlah transmisi, serta pada aplikasi tertentu.
